RACCOMANDAZIONI TECNICHE GENERALI IMPORTANTI Verificare distanza minima tra cielo pistone / valvola prima e dopo il PMS in fase di incrocio e alzata max camme: - pistone / valvola - prima e dopo il PMS - misura di sicurezza minima 2.0 mm - motori racing con riserva 1.0 mm - alzata max camme - verificare che i bicchierini non vadano in battuta con qualsiasi superficie - alzata max camme - verificare le molle che non vadano a pacco / con riserva gioco libero 2 mm - min 1.5 mm con riserva - importante - lubrificare e riempire i bicchierini di olio - valido per 4V - 8V

RACCOMANDAZIONI AGGIUNTIVE TECNICHE GUZZI 4V Verificare in alzata massima: - il bicchierino a fondo corsa non entri in collisione con la battuta inferiore del cilindro - valido per il motore 4v - il piattello molle valvole, la parte inferiore non entri in contatto con il gommino valvola - verificare le molle che non vadano a pacco - lasciare gioco libero di 2 mm - racing 1/1.5 mm - controllare i coni valvole e valvole, se hanno percorso troppi Km, verificare oppure sostituirli per maggior sicurezza RACCOMANDAZIONI AGGIUNTIVE TECNICHE GUZZI 8V Verificare facendo girare a mano il l’albero motore - p.s. nell’ultima versione abbiamo modificato i profili, non dovrebbero esserci problemi di montaggio, ma è meglio seguire le nostre raccomandazioni: - le valvole non entrino in contatto con il pistone prima o dopo il PMS e durante il giro completo dell’albero motore - lasciare almeno 1/1.5 mm di spazio libero tra pistone e valvole durante il giro completo dell’albero motore. - in alzata massima, il piattello molle valvole, la parte inferiore non entri in contatto con il gommino valvola - in alzata massima, le molle non risultino a pacco - minimo 1.5/2 mm di gioco libero - rispettare il gioco valvole dopo un periodo di rodaggio - controllare i coni valvole e valvole, se hanno percorso troppi Km, verificare oppure sostituirli per maggior sicurezza Soluzioni per aumentare lo spazio tra pistone e valvole: 1 abbassare le sedi valvole da 0.5 a 0.7 mm per rispristinare il passaggio libero valvola/pistone. 2 eseguire leggere lavorazioni di “unghiata” dove vi è contatto valvola pistone. La foto a lato, mostra la conseguenza di un contatto con la valvola. Queste sono le posizione ottimali per eseguire le “unghiate” . Nel motore 8V California non abbiamo al momento riscontrato lavorazioni da eseguire sui pistoni. Consigliamo sempre un controllo a mano, prima di accendere il motore.

NEW: RACCOMANDAZIONI IMPORTANTE TESTATA MOTO GUZZI 8 VALVOLE

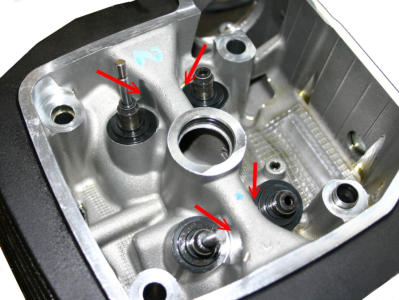

Dopo il montaggio delle nuove molle, e piattelli in titanio, verificare la scorrevolezza sulle pareti delle fusioni. In caso NEGATIVO, togliere il materiale in eccesso e lasciare almeno un 1.0 mm libero di sicurezza. Conseguenze riscontrabili: • testata rumorosa • netta perdita di potenza • valvole rimagono aperte • rotazione al minimo imperfetta • spegnimento del motore in fase di rilascio acceleratore La fusione della testata può presentare piccole variazioni tra fornitore e fornitore. Riteniamo IMPORTANTE, verificare prima di accendere il motore. DOMANDA RISPOSTA Perchè sono necessarie queste verifiche generali e tecniche? Perchè, riportiamo un esempio: le valvole potrebbere andare in contatto con il pistone durante la fase di incrocio, riportando danni irreparabili. Questo è stato riscontrato in alcuni episodi di mal montaggio/poca dimestichezza/superficiabilità di valutazione meccanica. Vista l’esperienza, non ci assumiamo nessuna responsabilità! ATTENZIONE Qui riportato sono solo le parti più importanti di verifica prima di accendere il motore, tutte le altre controlli/modifiche di montaggio seguono l’esperienza del meccanico. Nei motori con aumento di cilindrata, con un nuovo pistone oppure corsa maggiorata, seguono l’esperienza del meccanico. IMPORTANTE NEI MOTORI RACING RR VIENE IMPIEGATO SOLO MATERIALE COSTRUITO SU RICHIESTA DEL CLIENTE, CON UN PROGETTO PERSONALIZZATO. IL MOTORE RACING RR HA IL VANTAGGIO DELL’ ALTA POTENZA A ELEVATI NUMERO DI GIRI MA LO SVANTAGGIO DI AVERE UNA MINOR COPPIA FINO A MEDI. VOCE “MANUTENZIONE”: OGNI 10 ORE DI FUNZIONAMENTO SI CONSIGLIA DI SOSTITUIRE LE PARTI DELLA DISTRIBUZIONE TESTATA E PARTI INTERPOSTE. IL DATA LOGGER DELL’INIEZIONE E MOTORE E’ OBBLIGATORIA. GARANZIA VALIDA SUI DIFETTI DI COSTRUZIONE E NON SULL'USO IMPROPRIO DEL MATERIALE OPPURE ERRATO MONTAGGIO
